Стенд для испытаний гидрораспределителей выбирают под конкретные клапаны и задачи проверки. Одной величины максимального давления недостаточно: нужно определить расход, схему подключения, управление и требования к результатам измерений.
Что стенд должен проверять
Сначала составляют программу испытаний: какие характеристики измеряются, при каких условиях и с какими критериями оценки. Для приёмки, ремонта и исследовательской работы набор проверок может различаться.
- Расход и перепад давления в рабочих положениях.
- Внутренние утечки и наружную герметичность.
- Переключение и отклик на управляющий сигнал.
- Регулируемые характеристики — если это предусмотрено конструкцией клапана.
Исходные данные для технического задания
- Номенклатура: серии распределителей, схемы и присоединительные размеры.
- Режимы: диапазоны давления и расхода, температура и тип масла.
- Управление: ручное, электромагнитное или пропорциональное, параметры сигналов.
- Измерения: необходимые датчики, точность и частота регистрации.
- Результаты: состав протокола, хранение данных и критерии приёмки.

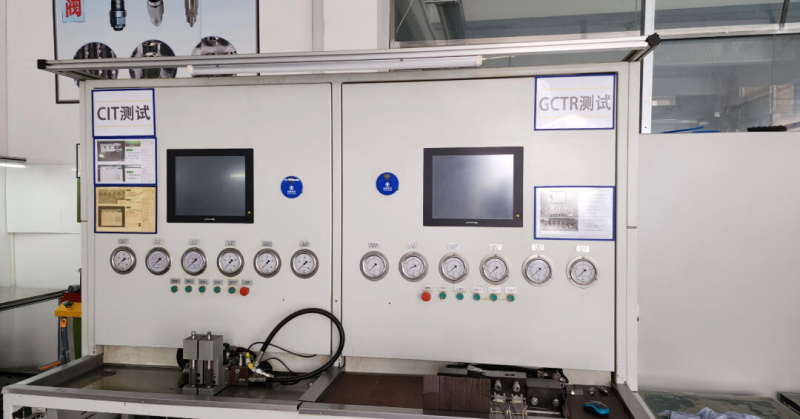

Оснащение и условия эксплуатации
В проекте учитывают фильтрацию, температурный режим, удобство смены изделий и безопасное подключение. Необходимость аккумуляторов давления и дополнительной автоматики определяется испытательным циклом: это не обязательные элементы каждого стенда.
Подробный состав установки описан в материале об оборудовании для испытаний гидрораспределителей. Посмотрите раздел промышленного оборудования и передайте RUNDE исходные данные для обсуждения стенда.
