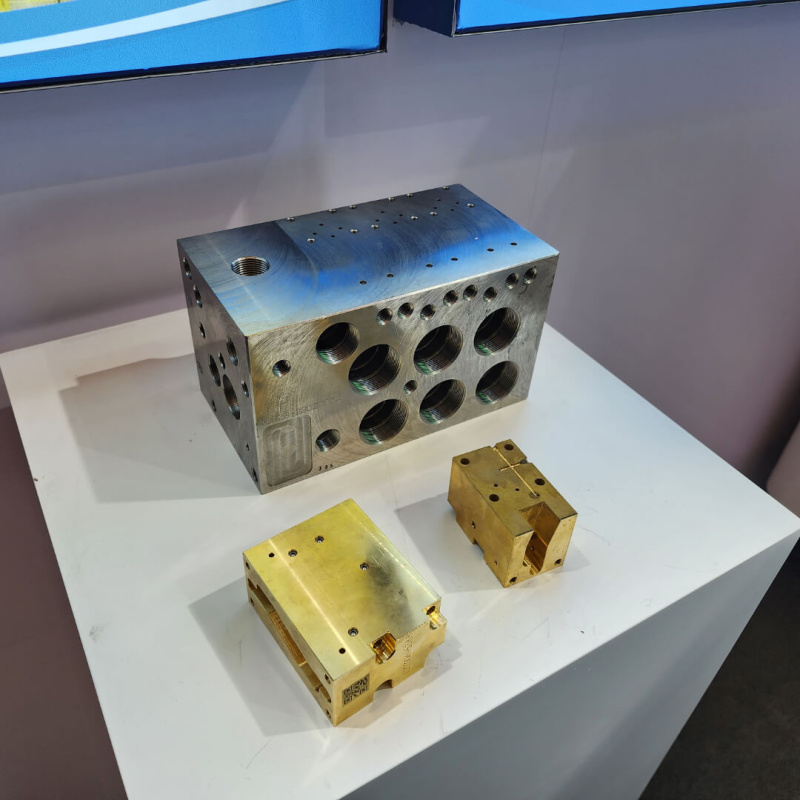

Гидравлический манифольд — блок с внутренними каналами и присоединениями, который объединяет элементы гидросхемы. На нём могут размещаться клапаны и другие компоненты. Манифольд и гидрораспределитель не являются синонимами: распределитель управляет потоком, а блок обеспечивает соединение элементов схемы.
Проектирование гидравлического блока
Работу начинают с гидравлической схемы, рабочих режимов и перечня устанавливаемых компонентов. В CAD-модели задают расположение каналов, портов, посадок клапанов и монтажных отверстий. Проверяют возможность обработки, сборки и обслуживания.
Выбор материала
Для блоков используют сталь, алюминиевые сплавы и нержавеющую сталь. Материал выбирают по давлению, рабочей жидкости, температуре и условиям среды. Массу, коррозионную стойкость и технологичность рассматривают совместно.
Основные этапы изготовления
- Подготовка заготовки: материал и размеры проверяют по документации.
- Обработка на ЧПУ: выполняют фрезерование, сверление каналов, резьбы и посадочные поверхности.
- Удаление заусенцев и очистка: внутренние каналы подготавливают к работе с гидравлическими компонентами.
- Контроль: проверяют геометрию и соответствие схеме; защитное покрытие наносят, если оно предусмотрено.
- Сборка и испытания: устанавливают заглушки, клапаны и соединения, затем проводят проверки по согласованной программе.
Что нужно для запроса
Подготовьте гидросхему, чертёж или модель, давление и расход, данные рабочей жидкости и перечень клапанов. Дополнительно укажите требования к чистоте, покрытию и количеству изделий.
Совместимые гидрораспределители подбираются по конкретной схеме. Обсудить изготовление деталей и узлов можно через контакты RUNDE.
