Артикул:
R-EHD
Много
Цены на компоненты предоставляются по запросу.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.
*Вы можете добавлять нужные компоненты в корзину и оформлять заказ через сайт. После этого мы свяжемся с вами для уточнения деталей и выставим актуальное ценовое предложение.
Тип: 12/15
Номинальный расход: 120/200 л/мин
Номинальное давление на стороне насоса: 350 бар
Номинальное давление на стороне привода: 420 бар

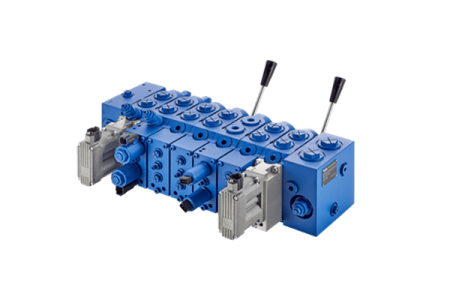

Конструкция сэндвич-типа, применяется в гидросистемах с открытым контуром.
| Общая информация | |||
| Номинальный размер | 12 | 15 | |
| Структура | Сендвич, пропорциональный, с нагрузочным датчиком, с предварительной компенсацией. | ||
| Тип соединения | ISO BSP резьба, метрическая резьба (с опцией SAE по SAE J1626) | ||
| Гидравлика | |||
| Номинальный расход Q (л/мин) | С функцией удержания нагрузки, без компенсатора давления | 140 | 200 |
| Без функции удержания нагрузки, с компенсатором давления | 120 | 190 | |
| С функцией удержания нагрузки, с компенсатором давления | 120 | 150 | |
|
Максимальное рабочее давление на порту (бар) |
P | 350 | |
| LS | 330 | ||
| A/B | 420 | ||
| T | 30 | ||
| Y | Менее 2 | ||
| Давление пилота (бар) | a/b | Менее 35 | |
| X | 30 | ||
| Диапазон регулирования давления пилота | Для гидравлического контроля | 7~22 бар (102~319 psi) | 8.5 ~22.5 бар (123 ~ 330 psi) |
| Требуемое управляющее Δp на управляющем блоке | Компенсатор-S; C; T: 15 бар (218psi） | Компенсатор-S; C: 18 бар (260psi) | |
| Рекомендуемая разница давления на регулируемом насосе: | Компенсатор-T： 25bar (360psi) | ||
| 18~20 бар (261~290psi） | |||
| Рекомендуемые гидравлические управляющие блоки пилота | Смотри H-2TH6 кривая 97 | ||
| LS pressure relief function (adjustment ranges) | 50 ~ 149 бар (725 ~ 2160psi)； | ||
| 150 ~ 330 бар (2175 ~ 4800psi)) | |||
| Электрический | |||
| Нормальная операция E-H | Электрический клапан on/off: | Электрический пропорциональный клапан: установлен на крышке стороны 'A' | |
| Установлен на крышке стороны 'A' | Требуемая частота осцилляции: 150 Гц | ||
| Подключение: Deutsch DT04-2P или AMP Junior-Timer | Гистерезис: менее 3% (в допустимом диапазоне) | ||
| Класс защиты: IP69k | Подключение: Deutsch DT04-2P или AMP Junior-Timer | ||
| ·Supply voltage: 12 or 24VDC | Класс защиты: IP69k | ||
| Диапазон понижения давления: 0~30 бар | |||
| Ток управления при 24VDC: 0~800mA, @12VDC: 0~1500mA | |||
| Окружение | |||
| Гидравлическая жидкость | Минеральное масло (HL, HLP) в соответствии с DIN 51524. Другие гидравлические жидкости, такие как HEES (синтетический эфир) в соответствии с VDMA 24568. | ||
| Диапазон температур гидравлической жидкости (°C) | -20 ~ +80 | ||
| Диапазон вязкости ν гидравлической жидкости (мм²/с) | 10 ~ 380 | ||
|
Максимально допустимая степень загрязнения давящей жидкости по классу чистоты ISO 4406 |
Класс 20/18/15, поэтому рекомендуется использовать фильтр с минимальным коэффициентом задержки β10 ≥ 75. | ||
Преимущества:
- Применяется в гидросистемах с открытым контуром, с предварительной компенсацией
- Высокоорганизованная и эффективная работа
- Гибкая конфигурация благодаря сэндвич-структуре
- Компактная конструкция, легкий вес
- Быстрый отклик, малый гистерезис
- Различные методы управления пилотом: CAN-шина, электрический, гидравлический, ручной
