Артикул:

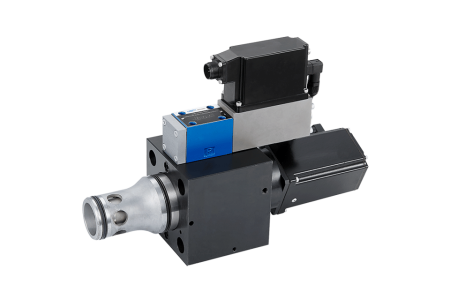

RH-WRCE
В корзину
Купить в 1 клик
Цены на компоненты предоставляются по запросу.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.
*Вы можете добавлять нужные компоненты в корзину и оформлять заказ через сайт. После этого мы свяжемся с вами для уточнения деталей и выставим актуальное ценовое предложение.
Спецификация: 32-50
Номинальное давление: 350-420 бар
Номинальный расход: 800-2 000 л/мин
Пилотно-управляемый картриджный клапан, подходит для закрытого контура управления положением/давлением/силой/скоростью, возможен выбор 2-х позиционного или 3-х позиционного клапана
| General | |||||
| NS NG | 32 | 40 | 50 | ||
| Weight | kg | 11.2 | 17.3 | 24.6 | |
| Weight with shut-off valve ...../...WK or .../...WL... | kg | 12.5 | 18.6 | 25.9 | |
| Size of the pilot control valve (pilot) | NG | 6 | 6 | 6 | |
| Installation position | Any, preferably horizontal | ||||
| Storage temperature range | ℃ | –20 to +80 | |||
| Circumstances temperature range | ℃ | –20 to +50 | |||
| Hydraulic （measured with HLP32, ϑoil=40℃ ±5℃） | |||||
| Max. operating pressure | – Main stagePort A、B | bar | NS 32~40: 350，NS 50: 420 | ||
| – Pilot control valve port X | 315 | ||||
| – Pilot control valve port Y | 210 | ||||
| Rated flow Δp=5bar | – Specifications ...S...L (linear) | L/min | 800 | 1200 | 2000 |
| – Specifications ...S...R (linear with progressive fine control range) | 600 | 850 | 1400 | ||
| Nominal flow of pilot valve at Δp=70bar | L/min | 12 | 40 | 40 | |
| Leakage of pilot valve at P=100bar | L/min | 0.3 | 0.7 | 0.7 | |
| Hydraulic fluid | Mineral oil (HL,HLP) to DIN 51524 | ||||
| Hydraulic fluid temperature range | ℃ | 20 to +80;preferably +40 to +50 | |||
| Viscosity range | mm2/s | 20 to 380;preferably 30 to 45 | |||
| Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) | Class 20/18/15 | ||||
| Hysteresis | % | ≤ 0.2 | |||
| Hysteresis | % | ≤ 0.1 | |||
| Response sensitivity | % | ≤ 0.1 | |||
| Response Time（step signa 0 ~ 100%) | ms | ≤ 20 | |||
| Electrical data | |||||
| Voltage type | Direct voltage | ||||
| Type of signal | Analog | ||||
| Opening point calibration | % | ≦ 1 | |||
| Zero shift upon change of: | – Hydraulic fluid temperature | %/10K | ≦ 0.3 | ≦ 0.3 | ≦ 0.3 |
| – Pilot pressure in X | %/100bar | ≦ 0.7 | ≦ 0.7 | ≦ 0.7 | |
| – Return flow pressure in Y | %/bar | ≦ 0.3 | ≦ 0.3 | ≦ 0.3 | |
| Protection class of the valve according to EN60529 | IP65 with mating connector mounted and locked | ||||
Преимущества:
- Двухступенчатый пилотно-управляемый картриджный клапан высокой частоты отклика
- Подходит для закрытого контура управления положением, давлением, силой и скоростью
- Пилотный клапан: шестипортовый пропорциональный клапан с прямым управлением и высокой частотой отклика с электрической обратной связью
- Основной уровень: закрытое контурное управление положением
- Интегрированная электроника для открытого и закрытого контурного управления (OBE)
