Артикул:

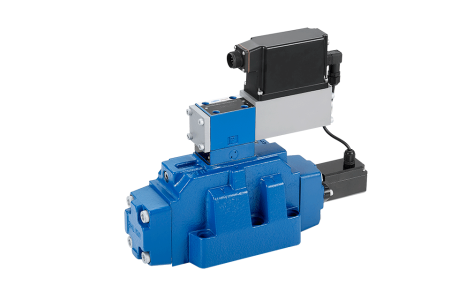

RH-4WRLE
Много
Цена и сроки — по запросу
Запросить цену и срокиПередадим менеджеру выбранный товар. В заявке можно указать количество и нужное исполнение.
Условия поставки и комплектация уточняются при согласовании заказа.
Спецификация: 10-27
Номинальное давление: 350 бар
Номинальный расход: 100-430 л/мин
Прямого действия, с серводвигателем, встроенной обратной связью штока и интегрированным усилителем
| Общие сведения | |||||||
| Конструкция | Золотниковый клапан с пилотным управлением | ||||||
| Конструкция | Сервораспределитель с соленоидом NG6, с регулятором положения пилотного клапана и основной ступени | ||||||
| Монтажное положение | Подплитный монтаж, расположение отверстий NG10...27 по ISO 4401-... | ||||||
| Монтажное положение | Любое | ||||||
| Диапазон температур окружающей среды | ℃ | –20...+50 | |||||
| Масса | кг | NS 10 8.35 | NS 16 10 | NS 25 18 | NS 27 18 | ||
| Вибростойкость, условия испытания | Макс. 25 g, вибрация по 3 осям (24 ч) | ||||||
| Гидравлические характеристики (измерены с HLP 46, ϑoil=40℃±5℃) | |||||||
| Гидравлическая жидкость | Гидравлическое масло по DIN 51524...535; другие жидкости — по согласованию | ||||||
| Диапазон вязкости | Рекомендуется | мм2/с | 20...100 | ||||
| Максимально допустимое | мм2/с | 10...800 | |||||
| Максимально допустимое загрязнение рабочей жидкости; класс чистоты по ISO 4406(c) | Класс 18/16/13 1) | ||||||
| Направление потока | См. гидравлическую схему | ||||||
| Номинальный расход при ∆p=5 бар на управляющую кромку) | л/мин | NS 10 | NS 16 | NS 25 | NS 27 | ||
| См. код заказа | |||||||
| Максимальное рабочее давление | Каналы P、A、B, внешний подвод масла управления | бар | 350 | 350 | 350 | 280 | |
| Каналы P、A、B, внутренний подвод масла управления | бар | 280 | |||||
| Каналы T X Y | бар | 250 | |||||
| Минимальное давление масла управления в пилотной ступени | бар | 10 | |||||
| Qmax | л/мин | 170 | 450 | 900 | 1000 | ||
| QN пилотного клапана при Δp=35 бар | л/мин | 2 | 4 | 12 | 12 | ||
| Утечка пилотного клапана при 100 бар | л/мин | < 150 | < 180 | < 350 | < 500 | ||
| Утечка основной ступени | л/мин | <0.25 | < 0.4 | < 0.6 | < 0.6 | ||
| Статические/динамические характеристики | |||||||
| Гистерезис | % | < 0.1, практически не измеряется | |||||
| Производственный допуск для Qmax | % | ≦ 10 | |||||
| Время отклика при изменении сигнала (при X=100 бар) | 0...100 % | 25 | 40 | 45 | 45 | 130 | |
| 0...10 % | 25 | 40 | 45 | 45 | 130 | ||
| Время отклика при изменении сигнала (при X=10 бар) | 0...100 % | 85 | 90 | 150 | 150 | 500 | |
| 0...10 % | 50 | 40 | 80 | 80 | 200 | ||
| Поведение при отключении | После отключения питания пилотный клапан переходит в безопасное положение. Основная ступень возвращается пружинами в среднее положение. | ||||||
| Температурный дрейф | Смещение нулевой точки | ||||||
| Настройка нуля | Регулировка ±5 % через усилитель клапана | ||||||
Преимущества:
- Пилотный клапан NG 6 с контрольным штоком и втулкой клапана, надежная серводвигательная характеристика, прочная конструкция, одностороннее управление, 4/4 позиция при отключении питания
- Датчик перемещения с металлическим кожухом (Lvdt DC/DC)
- Основной уровень имеет функцию обратной связи положения и надежную серводвигательную характеристику
- Пилотно-управляемый 4/3-серводвигательный направляющий клапан NG10 ～ NG 27
