Артикул:
RH-4WRPEH
Много
Цена и сроки — по запросу
Запросить цену и срокиПередадим менеджеру выбранный товар. В заявке можно указать количество и нужное исполнение.
Условия поставки и комплектация уточняются при согласовании заказа.
Спецификация: 6/10
Номинальное давление: 315 бар
Номинальный расход: 40/100 л/мин

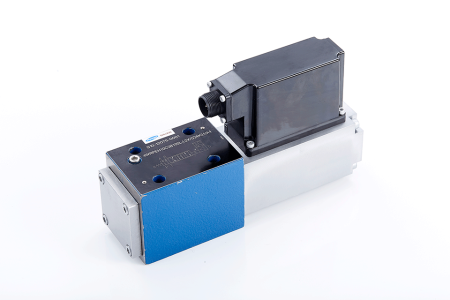

Прямого действия, с серводвигателем, встроенной обратной связью штока и интегрированным усилителем
NG6
| Общие сведения | |||||||
| Конструкция | Золотниковый клапан прямого действия со стальной гильзой | ||||||
| Привод | Пропорциональный соленоид с контролем положения, OBE | ||||||
| Тип присоединения | Подплитный монтаж, схема каналов по ISO 4401-03-02-0-05 | ||||||
| Монтажное положение | Любое | ||||||
| Диапазон температур окружающей среды | ℃ | -20...+50 | |||||
| Масса | кг | Около 2.75 | |||||
| Максимальная вибростойкость, условия испытания | Макс. 25 g, вибрационные испытания по всем направлениям (24 ч) | ||||||
| Гидравлические характеристики (измерены при p=100 бар, с HLP46 при ϑoil=40℃±5℃) | |||||||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | ||||||
| Диапазон вязкости | Рекомендуется | mm²/с | 20...100 | ||||
| Максимально допустимое | mm²/с | 10...800 | |||||
| Диапазон температур рабочей жидкости | ℃ | -20 до +70 | |||||
| Максимально допустимое загрязнение рабочей жидкости; класс чистоты по ISO 4406(c) | Класс 18/16/13 | ||||||
| Номинальный расход (Δp=35 бар на управляющую кромку) | л/мин | 2 | 4 | 12 | 24 | 40 | |
| Максимальное рабочее давление | бар | Каналы A、B、P: 315 | |||||
| Максимальное давление | бар | Канал T: 250 |
|
||||
| Расход утечки при 100 бар | Линейная | см³/мин | <150 | <180 | <300 | <500 | <900; |
| Нелинейная | см³/мин | / | / | / | <300 | <450; | |
| Статические/динамические характеристики | |||||||
| Гистерезис | % | ≤0.2 | |||||
| Время срабатывания при ступенчатом сигнале 0 ... 100% | мс | 10 | |||||
| Температурный дрейф | Смещение нуля < 1% при ΔT=40℃ | ||||||
| Компенсация нуля | Заводская настройка ±1% | ||||||
| Электрические характеристики, электроника управления встроена в клапан | |||||||
| Относительная продолжительность включения | % | 100ED | |||||
| Степень защиты | IP65 | ||||||
| Подключение | Штекерный разъём 6P+PE, DIN 43563 | ||||||
|
Напряжение питания Контакт A Контакт B |
24В пост. токаНоминальное | ||||||
| Мин. 21 В пост. тока / макс. 40 В пост. тока | |||||||
| 0 В (максимальные пульсации 2) | |||||||
| Внешняя защита предохранителем | AF | 2.5 | |||||
|
Вход, исполнение «A1» Контакт D (UE) Контакт E |
Дифференциальный усилитель, Ri=100 кΩ | ||||||
| 0...±10V | |||||||
| 0V | |||||||
|
Вход, исполнение «F1» Контакт D (ID-E) Контакт E (ID-E) |
Нагрузка, Rsh = 200 Ω | ||||||
| 4...12...20мА | |||||||
| Токовая петля ID-E Обратная линия | |||||||
|
Контрольный сигнал, исполнение «A1» Контакт F (UTest) Контакт C |
LVDT | ||||||
| 0...±10V | |||||||
| Опорный потенциал 0 В | |||||||
|
Контрольный сигнал, исполнение «F1» Контакт F (I F-C ) Контакт C (I F-C ) |
Сигнал LVDT 4 ... (12) ... 20 мА на внешней нагрузке, максимум 200 ... 500 Ω | ||||||
| 4 ... (12) ... 20 мА (выход) | |||||||
| Токовая петля IF-C Обратная линия | |||||||
| Регулировка | Калибровка перед поставкой, см. характеристические кривые | ||||||
NG10
| Общие сведения | |||||
| Конструкция | Золотниковый клапан прямого действия со стальной гильзой | ||||
| Привод | Пропорциональный соленоид с контролем положения, OBE | ||||
| Тип присоединения | Подплитное присоединение, схема каналов (ISO 4401-05-04-0-05) | ||||
| Монтажное положение | Любое | ||||
| Диапазон температур окружающей среды | ℃ | -20...+50 | |||
| Масса | кг | Около 7.1 | |||
| Максимальная вибростойкость, условия испытания | Макс. 25 g, вибрационные испытания по всем направлениям (24 ч) | ||||
| Гидравлические характеристики (измерены с HLP 46, ϑoil=40℃±5℃) | |||||
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535 | ||||
| Диапазон вязкости | Рекомендуется | mm²/с | 20...100 | ||
| Максимально допустимое | mm²/с | 10...800 | |||
| Диапазон температур рабочей жидкости | ℃ | -20 до +70 | |||
| Максимально допустимое загрязнение гидравлической жидкости; класс чистоты по ISO 4406(c) | Класс 18/16/13 | ||||
| Номинальный расход (Δp=35 бар на управляющую кромку) | л/мин | 50 | 100 | ||
| Максимальное рабочее давление | бар | Каналы P A B: 315 |
|
||
| Максимальное давление | бар | Канал T: 250 |
|
||
| Расход утечки при 100 бар | Линейная | см³/мин | <1200 | <1500 | |
| Нелинейная | см³/мин | <600 | <600 | ||
| Статические/динамические характеристики | |||||
| Гистерезис | % | ≤0.2 | |||
| Время срабатывания при ступенчатом сигнале 0 ... 100% | мс | 25 | |||
| Температурный дрейф | Смещение нуля < 1% при ΔT=40℃ | ||||
| Компенсация нуля | Заводская настройка ±1% | ||||
| Электрические характеристики, электроника управления встроена в клапан | |||||
| Относительная продолжительность включения | % | 100ED | |||
| Степень защиты | IP65 при установленном и зафиксированном ответном разъёме | ||||
| Подключение | Ответный разъём 6P+PE, DIN 43563 | ||||
|
Напряжение питания Контакт A Контакт B |
24В пост. токаНоминальное | ||||
| Мин. 21 В пост. тока / макс. 40 В пост. тока | |||||
| Максимальные пульсации 2 В пост. тока | |||||
| Внешняя защита предохранителем | AF | 2.5 | |||
|
Вход, исполнение «A1» Контакт D (UE) Контакт E |
Дифференциальный усилитель, Ri=100 кΩ | ||||
| 0...±10V | |||||
| 0V | |||||
|
Вход, исполнение «F1» Контакт D (ID-E) Контакт E (ID-E) |
Нагрузка, Rsh = 200 | ||||
| 4...12...20мА | |||||
| Токовая петля ID-E Обратная линия | |||||
|
Контрольный сигнал, исполнение «A1» Контакт F (UКонтроль) Контакт C |
LVDT | ||||
| 0...±10V | |||||
| Опорный потенциал 0 В | |||||
|
Контрольный сигнал, исполнение «F1» Контакт F (I F-C ) Контакт C (I F-C ) |
LVDT | ||||
| Выход 4...20 мА | |||||
| Токовая петля IF-C Обратная связь | |||||
Преимущества:
- Клапан прямого действия с серводвигателем, управляющим поршнем и втулкой клапана, с серводвигательной характеристикой
- Одностороннее приводное устройство, опционально с функцией безопасности при отключении питания
- Управляющий соленоид с встроенной обратной связью и интегрированной платой усилителя (OBE), настройка на заводе
- Электрическое соединение с интерфейсом дифференциального усилителя сигналов 6P+PE, входной сигнал опционален A1: ±10V, или интерфейс F1: 4...20мА (Rsh =200Ω)
- Установка на панели, поверхность монтажа соответствует стандартам ISO 4401-03-02/ ISO 4401-05-04
