Артикул:

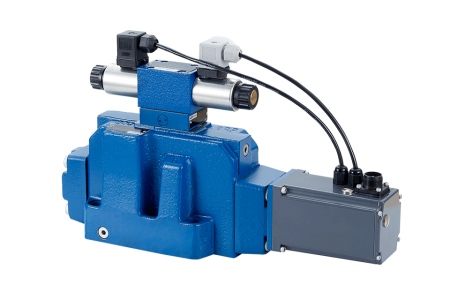

RH-4WRKE
Много
Цена и сроки — по запросу
Запросить цену и срокиПередадим менеджеру выбранный товар. В заявке можно указать количество и нужное исполнение.
Условия поставки и комплектация уточняются при согласовании заказа.
Спецификация: 10-32
Номинальное давление: 350 бар
Номинальный расход: 90-600 л/мин
Тип управления пилотом с интегрированным усилителем
| Общие сведения | ||||||||
| Типоразмер | 10 | 16 | 25 | 27 | 32 | |||
| Указания по монтажу и вводу в эксплуатацию | Любое, предпочтительно горизонтальное | |||||||
| Диапазон температур хранения | ℃ | – 20 до + 80 | ||||||
| Диапазон температур окружающей среды | ℃ | -20 до + 50 | ||||||
| Масса | кг | 8.7 | 11.2 | 16.8 | 17 | 31.5 | ||
| Гидравлические характеристики (измерены при p=100 бар, с HLP46 при ϑoil=40℃±5℃) | ||||||||
| Рабочее давление | — Пилотный управляющий клапан | Подача пилотного масла | бар | 25 до 315 | ||||
| — Основной клапан | Каналы P A B | бар | Up до 315 | Up до 350 | Up до 350 | Up до 210 | Up до 350 | |
| Давление в сливной линии |
Канал T (Слив пилотного масла) |
Внутренний | бар | Статический ＜ 10 | ||||
| Внешний | бар | Up до 315 | Up до 250 | Up до 250 | Up до 210 | Up до 250 | ||
| Канал Y | бар | Статический < 10 | ||||||
|
Номинальный расход qVnom ±10% при Δp=10 бар (Δp — перепад давления на клапане) |
л/мин | 25 50 | - 125 | - 220 | - - | - 440 | ||
| 100 | 180 | 350 | 500 | 600 | ||||
| Расход основного клапана, максимально допустимый | л/мин | 170 | 460 | 870 | 1000 | 1600 | ||
| Расход пилотного масла в канале X или Y при ступенчатом входном сигнале от 0 до 100 % (315 бар) | л/мин | 4.1 | 8.5 | 11.7 | 11.7 | 13 | ||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524; фосфатный эфир (HFD-R) | |||||||
| Диапазон температур рабочей жидкости | ℃ | 10 до 80, предпочтительно 40 до 50 | ||||||
| Диапазон вязкости | мм2/с | 20 до 380, предпочтительно 30 до 45 | ||||||
| Степень загрязнения |
|
Максимально допустимое загрязнение по NAS 1638. | Рекомендуется фильтр с минимальным коэффициентом фильтрации βx=75 | |||||
| Пилотный управляющий клапан | Класс 7 | x = 5 | ||||||
| Основной клапан | Класс 9 | x = 7 | ||||||
| Гистерезис | % | ≤1 | ||||||
| Чувствительность срабатывания | % | ≤0.5 | ||||||
| Электрические характеристики | ||||||||
| Тип напряжения | DC | |||||||
| Электрическое подключение | Штекерный разъём по DIN EN175 201-804 | |||||||
| Максимальная мощность | W | 72 (среднее значение=24 Вт) | ||||||
| Электроника управления | Встроена в клапан | |||||||
Преимущества:
- Двухступенчатый клапан пропорционального направления, управляемый пилотом с электрической обратной связью положения основного штока, используется для контроля размера и направления потока жидкости
- Монтаж на подплите с соединительной структурой, размер соединения соответствует стандарту ISO 4401
- Центрирование основного штока с помощью пружины
- С интегрированным пропорциональным усилителем
- Управление пилотом осуществляется одноступенчатым клапаном пропорционального направления
- Пилотный клапан имеет резьбовой пропорциональный соленоид, катушку можно снять отдельно
