Артикул:

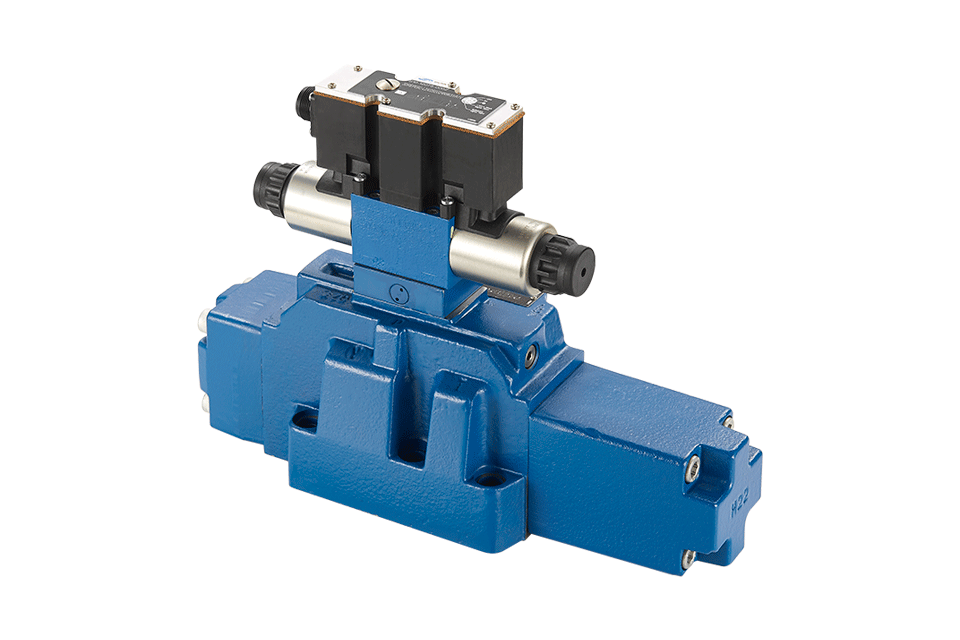

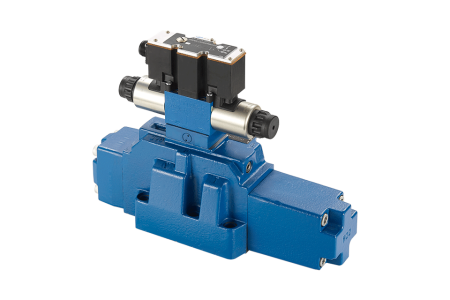

RH-4WRZ/H(E)
Много
Цена и сроки — по запросу
Запросить цену и срокиПередадим менеджеру выбранный товар. В заявке можно указать количество и нужное исполнение.
Условия поставки и комплектация уточняются при согласовании заказа.
Спецификация: 10-32
Номинальное давление: 350 бар
Номинальный расход: 85-520 л/мин
Тип управления пилотом, опционально гидравлическое или электрогидравлическое, также опциональный интегрированный усилитель
| Общие сведения | |||||||
| Тип клапана | RH-WRZ | RH-WRZE | |||||
| Монтаж | Любое, предпочтительно горизонтальное | ||||||
| Диапазон температур хранения | ℃ | -20 до +80 | |||||
| Диапазон температур окружающей среды | ℃ | -20 до +70 | -20 до +50 | ||||
| Масса | NS 10 | кг | 7.8 | 8 | |||
| NS 16 | кг | 13.4 | 13.6 | ||||
| NS 25 | кг | 18.2 | 18.4 | ||||
| NS 32 | кг | 42.2 | 42.4 | ||||
| Гидравлические характеристики (измерены с HLPAG, p=100 бар: 40℃±5℃) | |||||||
| Типоразмер | 10 | 16 | 25 | 32 | |||
| Рабочее давление | Пилотный клапан | Внешняя подача пилотного масла | бар | 30 до 100 бар | |||
| Внутренняя подача пилотного масла | бар | 100 до 350 только с «D3» | |||||
| Основной клапан | бар | до 315 | до 350 | до 350 | до 350 | ||
| Давление в сливной линии | Канал T (канал R), внешний слив пилотного масла | бар | до 315 | до 250 | до 250 | до 150 | |
| Канал T, внутренний слив пилотного масла | бар | до 30 | до 30 | до 30 | до 30 | ||
| Канал Y | бар | до 30 | до 30 | до 30 | до 30 | ||
| Объём пилотного масла при входном сигнале 0–100 % | см3 | 1.7 | 4.6 | 10 | 26.5 | ||
| Расход пилотного масла в каналах X и Y при ступенчатом входном сигнале 0–100 % | 3.5 | 5.5 | 7 | 15.9 | |||
| Расход основного клапана | л/мин | до 170 | до 460 | до 870 | до 1600 | ||
| Гидравлическая жидкость | л/мин | Минеральное масло (HL, HLP) по DIN 51524; другие жидкости — по запросу | |||||
| Диапазон температур гидравлической жидкости | ℃ | -20 до +80 (предпочтительно +40 до +50) | |||||
| Диапазон вязкости | мм2/с | 20 до 380 (предпочтительно 30 до 46) | |||||
| Степень загрязнения | Максимально допустимое загрязнение рабочей жидкости по NAS 1638 или ISO 4406(c) | Рекомендуется фильтр с минимальным коэффициентом фильтрации βx ≥ 75 | |||||
| Пилотный клапан | Класс 7 по NAS 1638 | x=5 | |||||
| Основной клапан | Класс 9 по NAS 1638 | x=15 | |||||
| Гистерезис | % | ≤6 | |||||
| Электрические характеристики | |||||||
| Тип клапана | WRZ | WRZE | |||||
| Степень защиты клапана по EN 60529 | IP65 при установленном и зафиксированном кабельном разъёме | ||||||
| Тип напряжения | DC | ||||||
| Перекрытие управляющего сигнала | % | 15 | |||||
| Максимальный ток | A | 1.5 | |||||
| Сопротивление катушки соленоида | Значение в холодном состоянии при 20℃ | Ω | 4.8 | 2 | |||
| Максимальное значение в нагретом состоянии | Ω | 7.2 | 3 | ||||
| Относительная продолжительность включения | % | 100 | |||||
| Температура катушки | ℃ | до 150 | |||||
| Степень защиты клапана по EN 60529 | IP65 | ||||||
| Электроника управления | |||||||
| Внешний усилитель для исполнения WRZ | VT- VSPA2-1 C-1X/... | ||||||
| Управляющий сигнал | — Вход напряжения «A1» | V | 10 | ||||
| — Токовый вход «F1» | мА | 4 до 20 | |||||
Преимущества:
- Клапан пропорционального направления с двухступенчатым управлением пилотом, используется для контроля размера и направления потока жидкости
- Пропорциональный соленоид с резьбовым соединением, катушку можно снять отдельно
- Монтаж на подплите с соединительной структурой, размер соединения соответствует стандартам DIN2430 и ISO4401
- Выравнивание пружины штока
- Тип RH-WRZE с интегрированным пропорциональным усилителем
- Тип RH-WRZ с внешним усилителем (заказывается отдельно)
