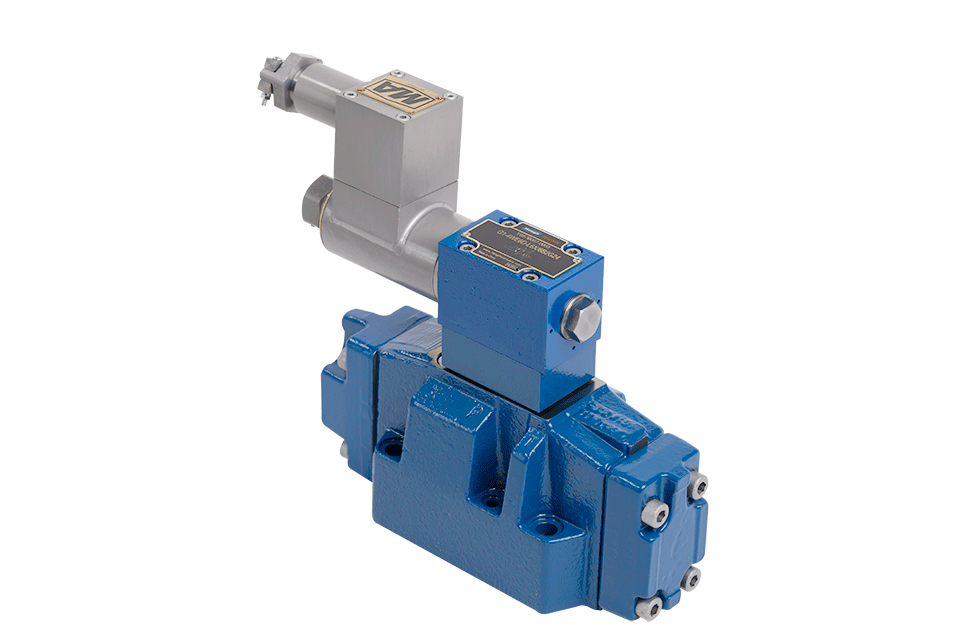

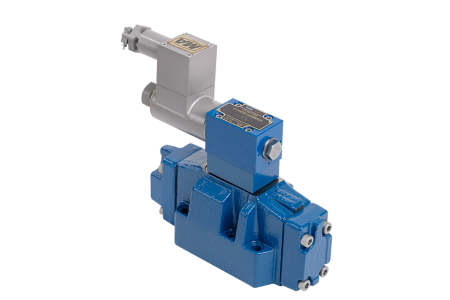

Серия RH-GWEH представляет собой взрывозащищенные электрогидравлические направляющие клапаны доступные в конфигурациях 4/3 и 4/2.

Name: Серия RH-GWEH представляет собой взрывозащищенные электрогидравлические направляющие клапаны доступные в конфигурациях 4/3 и 4/2.
SKU: RH-GWEH

Артикул: RH-GWEH

Много

Цена и сроки — по запросу

Запросить цену и сроки

Передадим менеджеру выбранный товар. В заявке можно указать количество и нужное исполнение.

Условия поставки и комплектация уточняются при согласовании заказа.

Характеристики:

Диапазон: 10-25

Номинальное давление: 280/350 бар

Номинальный расход: 160-1,100 л/мин

Установка на подплиту, электрогидравлическое направление.

NG10

Рабочее давление P、A、B		бар	315				280
Канал T	При внешнем сливе пилотного масла	бар	315				250
	При внутреннем сливе пилотного масла	бар	210 AC 160
Канал Y	При внешнем сливе пилотного масла	бар	210
Минимальное давление управления	При внешней подаче пилотного масла При внутренней подаче пилотного масла (не применяется к C、Z、F、G、H、P、T、V)	бар	3-позиционный клапан 10
			2-позиционный клапан с пружинным возвратом 10
			2-позиционный клапан с гидравлическим возвратом 7
	При внутренней подаче пилотного масла (применяется к C、Z、F、G、H、P、T、V)	бар	4.5
Максимальное давление управления		бар	250
Рабочая жидкость			Минеральное масло, фосфатный эфир
Диапазон температур рабочей жидкости		℃	-30 до +80 (уплотнения NBR
			-20 до +80 (уплотнения FKM)
Диапазон вязкости		мм²/с	2.8 до 500
Объём управления при переключении		cm3	3-позиционный клапан 2.04; 2-позиционный клапан 4.08
Время переключения (из нейтрального в рабочее положение), постоянный ток
Давление управления		бар	70		140		210		250
3-позиционный клапан		мс	65		60		55		50
2-позиционный клапан		мс	80		75		70		65
Время переключения (из рабочего в нейтральное положение)
3-позиционный клапан		мс	30
2-позиционный клапан		мс	35	40	30	35	25	30	20	25
Расход при минимальном времени переключения		л/мин	Около 35
Монтажное положение		Клапаны HC、HD、HK、HZ и HY с гидравлическим возвратом устанавливают горизонтально; остальные — в любом положении
Масса		кг	Около 9.5

NG16

Технические характеристики		Исполнение G-H-...WEH16../6B2...				Исполнение G-..WEH16../6B2..
Рабочее давление P、A、B, бар		350				280
Канал T	При внешнем сливе пилотного масла, бар	250				250
	При внутреннем сливе пилотного масла, бар	210
		Внутренний слив пилотного масла для 3-позиционного клапана с гидравлическим центрированием невозможен
Канал Y	При внешнем сливе пилотного масла, бар	210
Минимальное давление управления	При внешней подаче пилотного масла, бар При внутренней подаче пилотного масла, бар	3-позиционный клапан 14
		2-позиционный клапан с пружинным возвратом 14
		2-позиционный клапан с гидравлическим возвратом 14
	При внутренней подаче пилотного масла (применяется к C、Z、F、G、H、P、T、V), бар	При использовании клапана противодавления или большом расходе давление привода золотника для C、Z、F、G、H、P、T и V составляет 4.5 бар
Максимальное давление управления, бар		250
Рабочая жидкость		Минеральное масло, фосфатный эфир
Диапазон температур рабочей жидкости, ℃		-30 до +80 (уплотнения NBR
		-20 до +80 (уплотнения FKM)
Диапазон вязкости, мм2/с 2		2.8 до 500
Объём пилотного масла для переключения
— 3-позиционный клапан с пружинным центрированием, см³		5.72
— 2-позиционный клапан, см³		11.45
3-позиционный клапан с гидравлическим центрированием
— Из положения «0» в рабочее положение «a», см³		2.83
— Из рабочего положения «a» в положение «0», см³		2.9
— Из положения «a» в рабочее положение «b», см³		5.72
— Из рабочего положения «b» в положение «0», см³		2.83
* Время переключения (из нейтрального в рабочее положение), переменный и постоянный ток
Давление управления, бар		50		150		250
— 3-позиционный клапан с пружинным центрированием, мс		65		60		58
— 2-позиционный клапан, мс		65		55		50
— 3-позиционный клапан с пружинным центрированием, мс		a	b	a	b	a	b
		65	65	55	63	55	60
**Время переключения (из нейтрального в рабочее положение)
— 3-позиционный клапан с пружинным центрированием, мс		40
— 2-позиционный клапан, мс		45		35		30
— 3-позиционный клапан с гидравлическим центрированием, мс		a	b	a	b	a	b
		20	20	20	20	20	20
Монтажное положение		Клапаны C、D、K、Z、Y с гидравлическим возвратом устанавливают горизонтально; остальные — в любом положении.
Расход при минимальном времени переключения, л/мин		Около 35
Масса клапана, кг		Около 10.6

NG25

Технические характеристики		Исполнение G-H-...WEH25../6B2...						Исполнение G-..WEH25../6B2..
Рабочее давление P、A、B, бар		350						280
Канал T	При внешнем сливе пилотного масла, бар	250						250
	При внутреннем сливе пилотного масла, бар	210
		Внутренний слив пилотного масла для 3-позиционного клапана с гидравлическим центрированием невозможен
Канал Y	При внешнем сливе пилотного масла, бар	210
Минимальное давление управления	При внешней подаче пилотного масла, бар При внутренней подаче пилотного масла, бар	3-позиционный клапан с пружинным центрированием 13
		3-позиционный клапан с гидравлическим центрированием 18
		2-позиционный клапан с пружинным возвратом 13
		2-позиционный клапан с гидравлическим возвратом 18
	При внутренней подаче пилотного масла	При использовании клапана противодавления или большом расходе давление привода золотника для C、Z、F、G、H、P、T и V составляет 4.5 бар
Максимальное давление управления, бар		250
Рабочая жидкость		Минеральное масло, фосфатный эфир
Диапазон температур рабочей жидкости, ℃		-30 до +80 (уплотнения NBR
		-20 до +80 (уплотнения FKM)
Диапазон вязкости, мм2/с 2		2.8 до 500
Объём пилотного масла для переключения
— 3-позиционный клапан с пружинным центрированием, см³		14.2
— 2-позиционный клапан, см³		28.4
3-позиционный клапан с гидравлическим центрированием
— Из положения «0» в рабочее положение «a», см³		7.15
— Из рабочего положения «a» в положение «0», см³		7.0
— Из положения «a» в рабочее положение «b», см³		14.15
— Из рабочего положения «b» в положение «0», см³		5.73
* Время переключения (из нейтрального в рабочее положение), переменный и постоянный ток
Давление управления, бар		50		140		210		250
— 3-позиционный клапан с пружинным центрированием, мс		85		75		70		65
— 2-позиционный клапан, мс		160		130		120		105
— 3-позиционный клапан с пружинным центрированием, мс		a	b	a	b	a	b	a	b
		55	65	55	65	50	60	50	60
**Время переключения (из нейтрального в рабочее положение)
— 3-позиционный клапан с пружинным центрированием, мс		40
— 2-позиционный клапан, мс		125		100		90		80
— 3-позиционный клапан с гидравлическим центрированием, мс		a	b	a	b	a	b	a	b
		30	35	30	35	30	35	30	35
Монтажное положение		Клапаны C、D、K、Z、Y с гидравлическим возвратом устанавливают горизонтально; остальные — в любом положении.
Расход при минимальном времени переключения, л/мин		Около 35
Масса клапана, кг		Около 19

Преимущества:

Направляющий клапан направляет поток масла и управляет главным клапаном
Управление электрогидравлическим клапаном WEH
Двухпозиционный четырехходовой или трехпозиционный четырехходовой
Установка в соответствии со стандартами DIN 24340 A, ISO 4401 и CETOP-RP 121H с использованием подплиты
Замена катушки без слива масла
