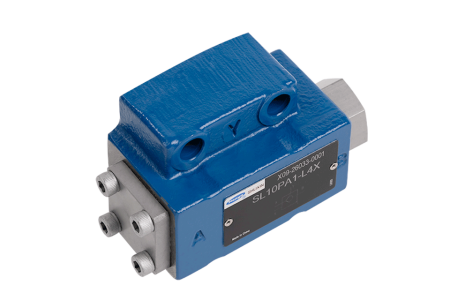

Обратный клапан с управлением пилотом серии RH-SV/SL

Артикул: RH-SV/SL

Цены на компоненты предоставляются по запросу.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.

*Вы можете добавлять нужные компоненты в корзину и оформлять заказ через сайт. После этого мы свяжемся с вами для уточнения деталей и выставим актуальное ценовое предложение.

Тип: 6-32
Номинальное давление: 315 Бар
Номинальный расход: 60-550 л/мин
Установка на базовую подплиту (Base sub-plate mounting)

NG6
Вес	кг	около 0.8
Положение установки		Опционально
Направление		Из A в B свободно, из B в A через отверстие
Рабочее давление	Бар	to 315
Контролируемое давление	Бар	5 to 315
Control capacity-Port X	см³	0.68
-Port Y(only type SL)	см³	0.58
Контролируемая площадь -площадь A1	см²	0.42
-площадь A2	см²	1.33
-площадь A3	см²	0.19
Диапазон вязкости	мм²/с	2.8 to 500
Диапазон рабочих температур	℃	от -30 до +80 (NBR уплотнения)
Диапазон рабочих температур	℃	от -20 to +80 (FKM уплотнения)
Рабочая жидкость	Минеральные масла совместимые с уплотнениями NBR и FKM
Рабочая жидкость	Фосфатные эфиры для уплотнений FKM
Степень загрязненности рабочей жидкости	Максимально допустимая степень загрязнения жидкости: Класс 9 по стандарту NAS 1638 или 20/18/15 по стандарту ISO4406.

NG10~32
Размер			10	16	20	25	32
Вес	Под плитой	кг	2.1		4.7		7.8
Вес	Трубное	кг	2.5	5.7	5.7	10	10
Положение установки			Опционально
Направление			From A to B free, from B to A through opening
Рабочее давление		Бар	to 315
Контролируемое давление		Бар	5 to 315
Возможности контроля-порт X		см³	2.5	10.8	10.8	19.27	19.27
-порт Y(только для типа SL)		см³	2	9.6	9.6	17.5	17.5
Контролируемая площадь -площадь A1		см²	1.33	3.46	3.46	5.72	5.72
-площадь A2		см²	0.33	0.7	0.7	1.33	1.33
-площадь A3		см²	3.8	10.17	10.17	16.61	16.61
-площадь A4		см²	0.79	1.13	1.13	1.54	1.54
Диапазон вязкости		мм²/с	10 до 800
Диапазон рабочих температур		℃	от -30 до +80 (NBR уплотнения)
Диапазон рабочих температур		℃	от -20 to +80 (FKM уплотнения)
Рабочая жидкость			Минеральные масла совместимые с уплотнениями NBR и FKM
Рабочая жидкость			Фосфатные эфиры для уплотнений FKM
Степень загрязненности рабочей жидкости			Максимально допустимая степень загрязнения жидкости: Класс 9 по стандарту NAS 1638 или 20/18/15 по стандарту ISO4406.

Преимущества:

NG6:

Для установки на базовую подплиту следуйте стандарту DIN 24340 A, ISO 4401 и базовым пластинам CETOP 121H.
С возможностью наличия или отсутствия отверстия для слива масла.
Четыре уровня открывающего давления.

NG10~32:

Для установки на базовую подплиту соответствует стандартам DIN24340 D и ISO5781.
Для винтового соединения.
С возможностью наличия или отсутствия сливного отверстия.
С возможностью наличия или отсутствия функции разгрузки.
Четыре уровня открывающего давления.
