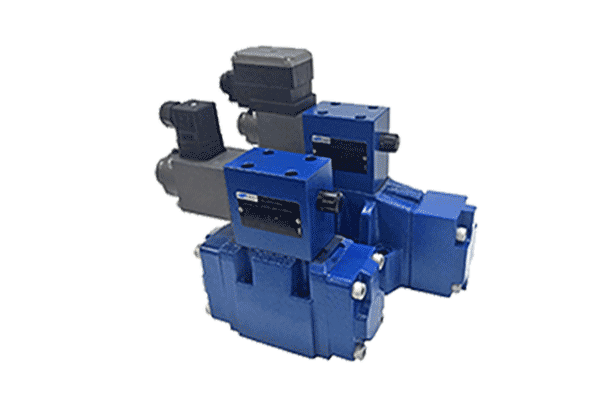

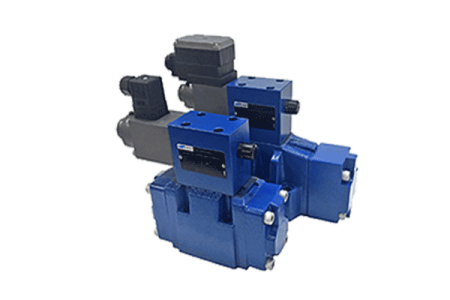

3-х позиционный клапан пропорционального снижения давления, управляемый пилотом серии RH-3DRE/M(E)

Артикул: RH-3DRE/M(E)

Цены на компоненты предоставляются по запросу.
В системе указана условная стоимость в 1 ¥ для прохождения процедуры оформления запроса/заказа.

*Вы можете добавлять нужные компоненты в корзину и оформлять заказ через сайт. После этого мы свяжемся с вами для уточнения деталей и выставим актуальное ценовое предложение.

Спецификация: 10/16

Номинальное давление: 315 бар

Номинальный расход: 125/300 л/мин

Тип пилотного управления, опциональный интегрированный усилитель, Т-образное соединение P-A/A-T

General
NS			10		16
Weight	3DRE and 3DREM	kg	7.7		10.2
	3DREE and 3DREME	kg	7.8		10.3
Installation orientation			Optional, preferably horizontal
Storage temperature range		℃	-20 to +80
Circumstances temperature range	3DREE and 3DREME	℃	-20 to +70
	3DREE and 3DREME	℃	-20 to +50
Hydraulic(measured with HLP46；ϑoil =40℃±5℃ and p = 100bar)
Size			10		16
Max. operating pressure	Port P、A and X	bar	315		P and X=315；A=250
	Port Y	bar	separately and at zero pressure to tank
Port A Max. setting pressure	pressure stage 50 bar	bar	50		50
	pressure stage 100 bar	bar	100		100
	pressure stage 200 bar	bar	200		200
	pressure stage 250 bar	bar	/		250
	pressure stage 315 bar	bar	315		/
Min. set pressure channel A at zero command value			See characteristic curves
Max. pressure relief function (infinitely adjustable)	pressure stage 50bar	bar	Pressure adjustment range	30 to 70	Factor setting	at 70bar
	pressure stage 100bar	bar		50 to 130		at 130bar
	pressure stage 200bar	bar		90 to 230		at 230bar
	pressure stage 250bar			100 to 250		at 290bar
	pressure stage 315bar（size 10 only ）	bar		150 to 350		at 350bar
Max. permissible flow		L/min	125		300
Pilot oil flow		L/min	1
Pressure fluid			Mineral oil ( HL, HLP ) to DIN 51524;further hydraulic fluids on enquiry!
Hydraulic fluid temperature range		℃	-20 to +70
Viscosity range		mm²/s	20 to 380
Degree of contamination			Maximum permissible degree of fluid contamination: Class 9.NAS 1638 or 20/18/15, ISO4406
Hysteresis		%	±2 of max. set pressure
Repeatability		%	＜±2 of max. set pressure
Linearity		%	±3.5 of max. set pressure
Manufacturing tolerance of command value/ pressure char.curve, referred to hysteresis curve, increasing pressure	RH-3DREE and RH-3DREME	%	±2 of max. set pressure.5
	RH-3DREE and RH-3DREME	%	±1.5 of max. set pressure
Switching time		ms	100 to 200（system dependent）

Преимущества:

Клапан пропорционального снижения давления, управляемый пилотом, используется для снижения давления от P к A и функции перелива от A к T.
Используется для монтажа на нижней подплите, управляемый пропорциональным соленоидом.
Установочная поверхность соответствует стандартам DIN24 340 тип A, ISO4401 и CETOP-RP 121H.
Максимальное безопасное давление можно выбрать.
Выравнивание пружины штока
Электронный контроллер 3DRE: усилитель с европейской картой спецификации VT-VSPA1-1/VT-VSPD-1
Установленное значение характеристики давления является линейным.
Интегрированный электронный контроллер серии 3DRE(M)E.
Значение настройки вызванное производственной погрешностью - отклонение характеристической кривой давления мало.
Наклон увеличения и уменьшения давления может быть независимо отрегулирован
